MTF數值如何判斷？
MTF數值如何判斷？
發布者奇貝智能??來源:奇貝智能??發布時間:2017-08-25 18:55
調制傳遞函數
MTF的表現通常是以一個平圖上有多種不同尺寸大小的線條或圖案在多少光圈及多少距離下拍攝所作的分析做成的圖表就稱之為MTF圖了。
光圈變小會導致衍射效應增大，從而導致MTF下降。
由于鏡頭自身像差通常在視場中心最小，在邊緣較大，因此視場邊緣的MTF通常比中心低。場曲就是一個典型的像差形式。
l 場曲：在一個平坦的影象平面上, 影像的清晰度從中央向外發生變化,聚焦形成弧型, 就叫場曲。
場曲導致視場邊緣相對中心清晰度下降，也即MTF下降。以下圖為例。

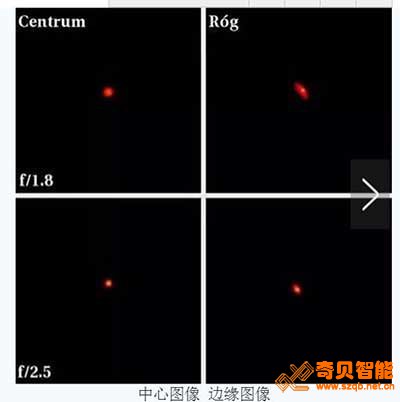

用一個全黑環境下的點狀LED光源來演示鏡頭在實拍時場曲造成的影響。當處于畫面的邊角位置，最大光圈時，點狀光源的形狀已經完全被破壞了。當光圈收縮到F2.5時，表現得到了大幅改觀。而中心圖像則完全可以接受，光圈變化差異不大。
鑒于上述因素，對一個監控鏡頭，應當根據應用需求全面關注其MTF的分布，例如全天候監控要求光圈可變的鏡頭，就要注意光圈較小時的MTF，而對全視場均要求較高分辨率的場合就需要對視場邊緣的MTF有所約束。
下圖是某鏡頭MTF測試數據圖表，橫坐標為光圈的F數，縱坐標為MTF值的百分數。在MTF=50%的情況下，這支鏡頭最大光圈時中心分辨率達到35線對/毫米（lp/mm)，邊緣分辨率接近25線對/毫米。中央分辨率在F4時達到最佳，而邊緣分辨率則在F5.6時最佳：分別為45.6線對/毫米和35線對/毫米。

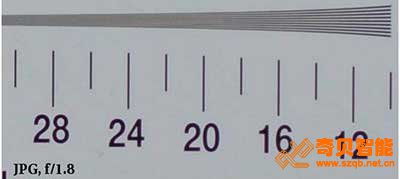

MTF的測試可用標準測試靶標來進行。并通過對比度來計算MTF值。
MTF的測試可用標準測試靶標來進行。并通過對比度來計算MTF值。
